Công tắc cầu chì 3 cực 100A 690V DIN Rail

Bộ ngắt cầu chì ZHENGRONG HR17-100 là thiết bị chuyển mạch và bảo vệ nhỏ gọn, chuyên nghiệp để phân phối ba pha điện áp thấp. Nó kết hợp các chức năng của một công tắc tải, công tắc cách ly và bảo vệ ngắn mạch trong một bộ phận duy nhất, giảm bớt các thành phần và đơn giản hóa việc nối dây bảng điều khiển.

Thiết kế 3 cực bảo vệ cả 3 pha của mạch điện. Nó có dòng điện định mức 100A ở 690V và tuân thủ GB/T 14048.3-2017, được đánh dấu là bộ ngắt kết nối cầu chì-công tắc theo danh pháp tiêu chuẩn.

Thiết kế & Vận hành

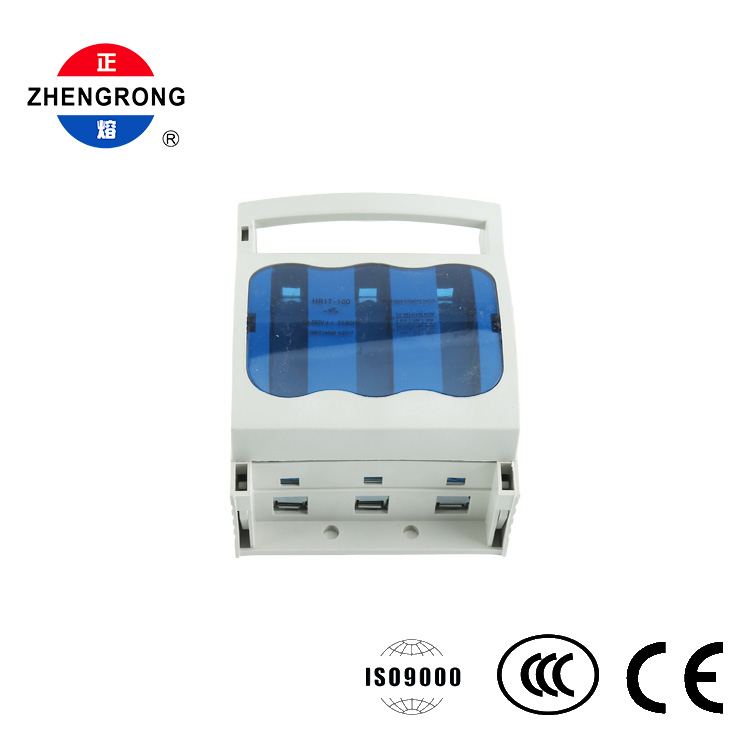

Thiết bị bao gồm chân đế và nắp trên có thể mở được với tay cầm ngang tích hợp ở phía trên. Tay cầm mang lại cảm giác cầm nắm thoải mái khi thao tác đóng/ngắt thủ công, trong khi cửa sổ màu xanh mờ trên nắp cho phép người vận hành kiểm tra nhanh tình trạng cầu chì mà không cần mở thiết bị.

Nắp kiểu ngăn kéo mở ra để kiểm tra và thay thế cầu chì nhanh chóng. Vỏ được đúc từ nhựa kỹ thuật chống cháy gia cố (loại nylon hoặc PBT) với các gân gia cố cho độ bền cơ học, cách nhiệt và chịu nhiệt cao.

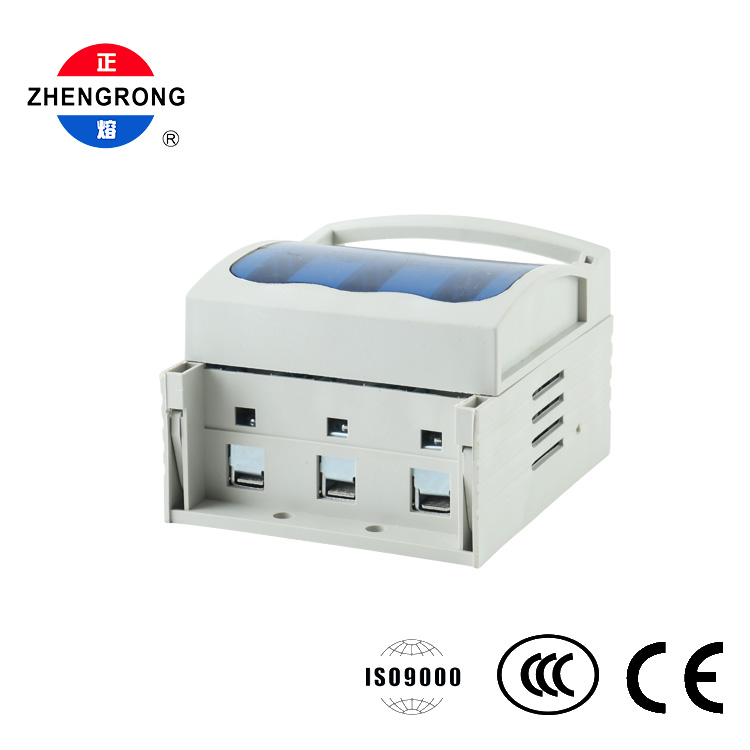

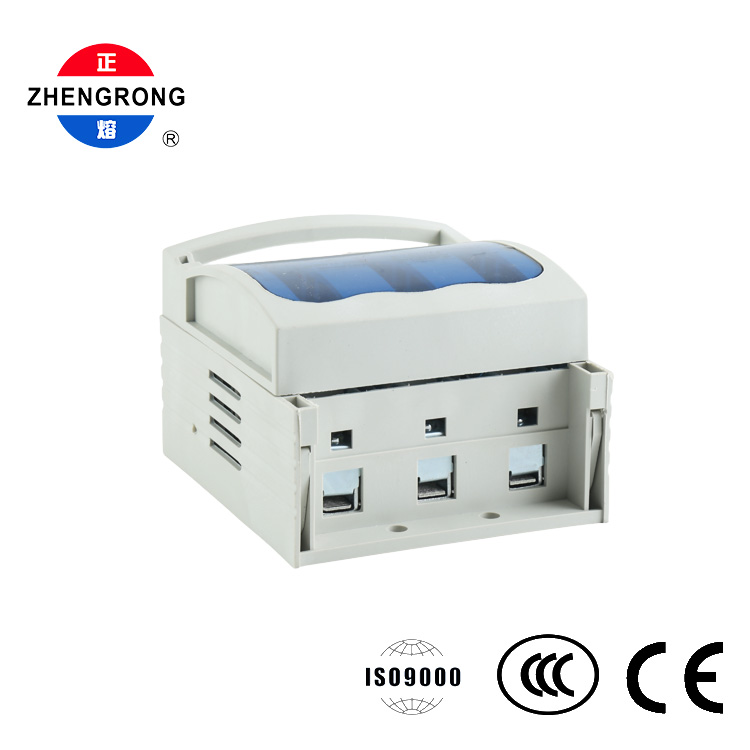

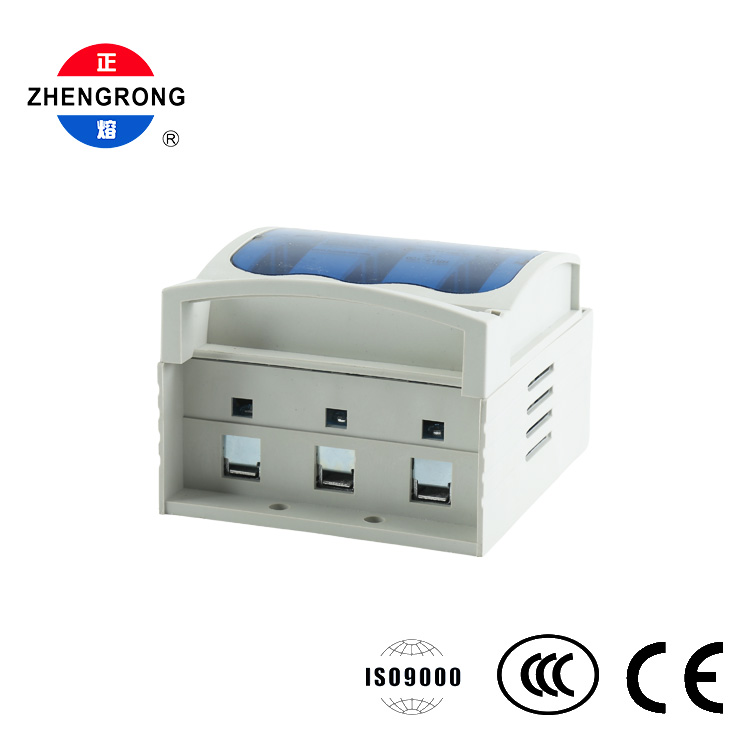

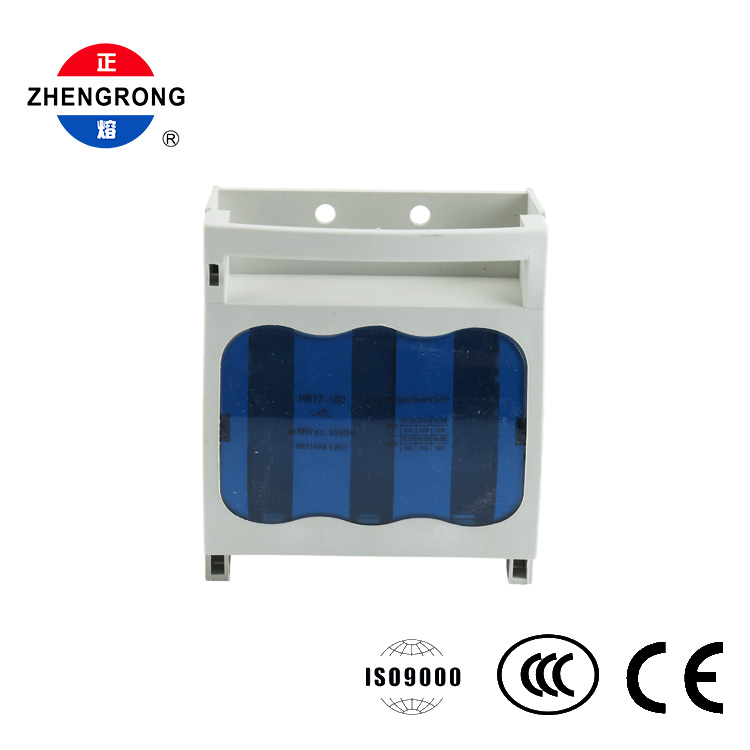

Việc đi dây được thực hiện thông qua ba đầu cuối phía dưới có kết nối kẹp vít để cố định cáp an toàn, dễ bảo trì. Để lắp đặt, đế có hai tùy chọn: kẹp bên để lắp ray DIN 35mm tiêu chuẩn hoặc hai lỗ vít tròn trên tấm đế để cố định trực tiếp vào tấm gắn tủ. Các khe và chốt bên cạnh cũng cho phép lắp cạnh nhau hoặc thêm các tiếp điểm phụ.

Đặc trưng

Chức năng 3 trong 1

● — chuyển tải, cách ly và bảo vệ ngắn mạch trong một thiết bị nhỏ gọn.

Bảo vệ ba pha 3 cực

● — bảo vệ đồng thời tất cả các pha đối với tải ba pha.

Cách ly ngắt có thể nhìn thấy

● — xóa điểm ngắt kết nối khi mở, đảm bảo bảo trì an toàn và tắt khẩn cấp.

Cửa sổ xanh trong suốt

● — tình trạng cầu chì có thể nhìn thấy ngay mà không cần mở nắp.

Tay cầm kiểu ngăn kéo

● — báng cầm ngang rộng giúp chuyển đổi thủ công thoải mái và đáng tin cậy.

Tùy chọn gắn kép

● — Kẹp ray DIN 35 mm hoặc cố định bằng vít để lắp đặt linh hoạt.

Nhà ở chống cháy được gia cố

● — nhựa kỹ thuật nylon/PBT có gân để có độ bền cao, cách nhiệt và chịu nhiệt.

Cố định các đầu cuối kẹp vít

● — hệ thống dây điện đáng tin cậy với khả năng tiếp cận bảo trì dễ dàng.

Thiết kế có thể mở rộng

● — các khe và chốt bên cạnh hỗ trợ việc lắp đặt cạnh nhau và các tiếp điểm phụ.

Chứng nhận chất lượng

● — Tuân thủ GB/T 14048.3-2017; Chứng nhận ISO9000, CCC và CE.

● Hộp phân phối điện và tủ điều khiển nhà máy

● Bảng phân phối chính và bảo vệ mạch nhánh trong các tòa nhà thương mại

● Ngắt điện và bảo vệ ngắn mạch cho động cơ và máy biến áp

● Hệ thống phân phối hạ thế trong các nhà máy công nghiệp

● Trung tâm điều khiển động cơ

● Cách ly bảo trì và chuyển mạch khẩn cấp

● Thợ lắp đặt bảng điều khiển, nhà thầu điện và đội bảo trì nhà máy
