Công tắc ngắt kết nối

2、 Loại 1: Đế cầu chì (Thành phần hỗ trợ cầu chì)

Model đại diện: dòng NH00 (160A, 500V/690V)

Định vị: Thiết bị hỗ trợ/thay thế cầu chì thuần túy, không tích hợp cơ cấu công tắc, cần sử dụng kết hợp với công tắc dao hoặc công tắc cấp cao hơn.

Các tính năng: Cấu trúc lắp đặt cầu chì loại dao, lắp đặt miễn phí công cụ đường ray DIN 35mm, cửa sổ quan sát trong suốt màu xanh lam để xem trạng thái cầu chì theo thời gian thực, vỏ nhựa kỹ thuật chống cháy.

Ứng dụng: Lắp đặt và thay thế nhanh cầu chì trong tủ phân phối hạ thế và hộp điều khiển điện, làm điểm bảo vệ quá tải/ngắn mạch cho mạch điện.

3、 Loại 2: Công tắc cách ly loại cầu chì (nhóm cầu chì công tắc cách ly)

Tích hợp "bật / tắt + cách ly + bảo vệ cầu chì" thành một, kết nối, mang và ngắt kết nối các mạch trong điều kiện không tải hoặc tải và cung cấp bảo vệ quá tải/ngắn mạch thông qua cầu chì; Khi công tắc được mở, điểm dừng có thể nhìn thấy rõ ràng sẽ được hình thành để đảm bảo an toàn khi bảo trì. Chia thành hai loại dựa trên cấu trúc và chuỗi:

Dòng 3.1 HR6 (loại lưỡi/loại mở)

Model đại diện: HR6-160/30 (160A, 660V, 50Hz)

Định vị: Nhóm cầu chì cách ly kiểu dao mở cổ điển, có cấu trúc trực quan và bảo trì dễ dàng.

Các tính năng: Cấu trúc bật/tắt dao, các tiếp điểm bằng đồng mạ bạc, vận hành tay cầm trên cùng, sáu dây đấu nối (một vào và một ra mỗi pha), lắp đặt bảng vít.

Ứng dụng: Công tắc chính hoặc công tắc nhánh phân phối công nghiệp/thương mại, bảo vệ và cách ly nhánh động cơ.

3.2 Dòng HR17 (mô đun kín, dòng chính)

Model tiêu biểu: HR17-100/HR17-160/HR17-250/HR17-400/HR17-630

Định vị: Công tắc cách ly loại cầu chì kèm theo mô-đun, được phân loại theo dòng điện định mức, đáp ứng các yêu cầu dòng điện từ trung bình đến cao từ 100A đến 630A, là dòng sản phẩm chính.

Các đặc điểm chung: Thao tác tay cầm/tay cầm trên cùng rộng, cửa sổ quan sát trong suốt (bán) màu xanh lam mà không cần mở nắp để kiểm tra lõi nóng chảy, cách ly điểm dừng có thể nhìn thấy, vỏ nhựa kỹ thuật chống cháy, hỗ trợ lắp đặt thanh ray/thanh cái hoặc đường ray DIN 35mm, khả năng tương thích băng thông rộng 50/60Hz (một số kiểu máy).

Chia theo dòng điện:

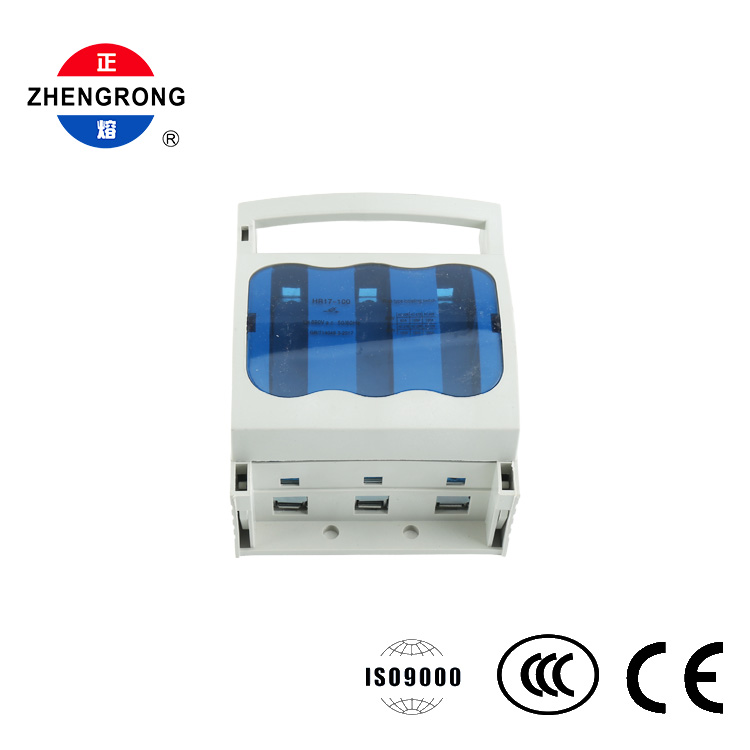

HR17-100 (100A): Nhánh dòng vừa và nhỏ, có hai phiên bản tay nắm lật hoặc dạng ngăn kéo, thích hợp bảo vệ nhánh của hộp phân phối/tủ điều khiển;

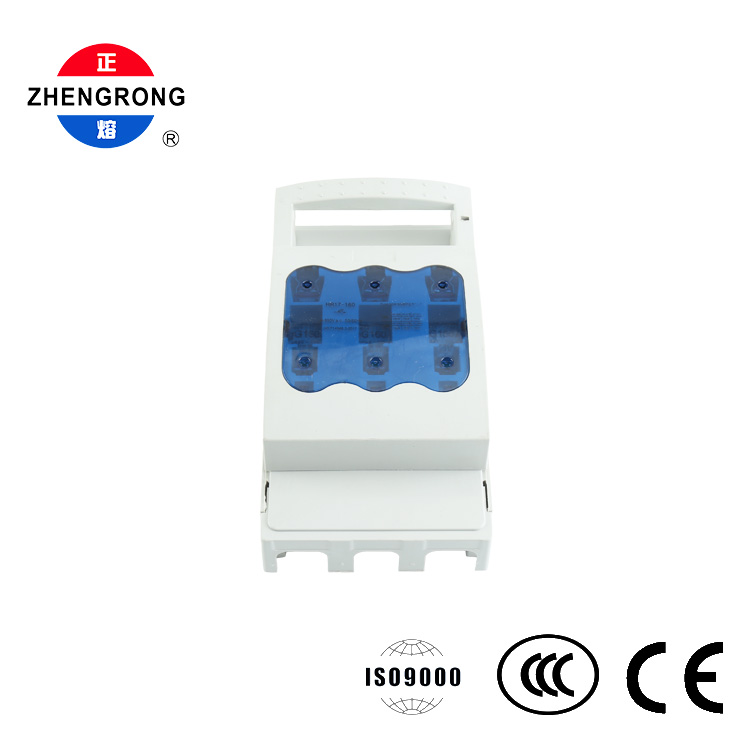

HR17-160 (160A): Thích hợp cho các mạch chính/nhánh dòng điện vừa và nhỏ, hỗ trợ lắp đặt đường ray và phù hợp để bảo vệ động cơ và nguồn điện cơ;

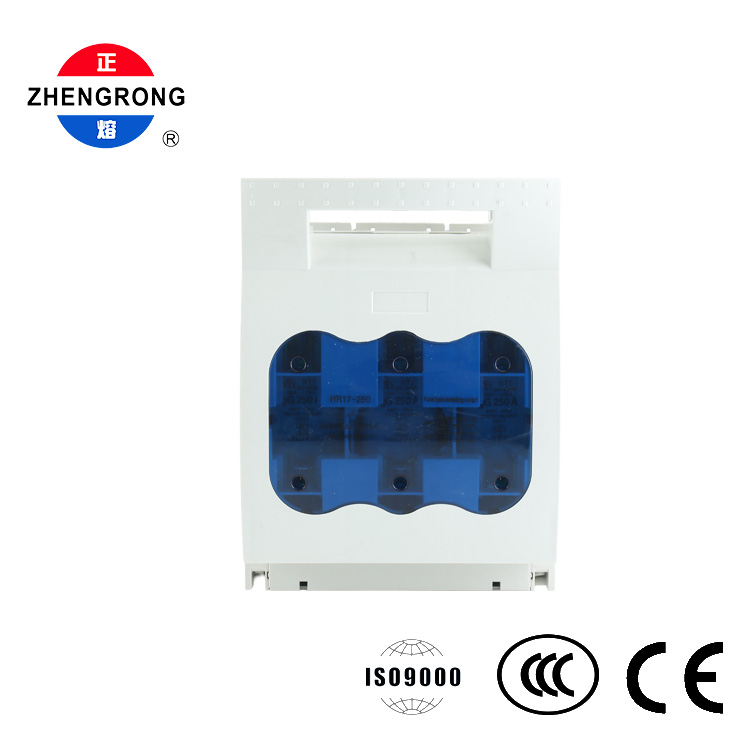

HR17-250 (250A): Mạch trung thế, cửa sổ 3 vòm, thích hợp phân phối điện trong nhà xưởng nhà máy và tòa nhà thương mại;

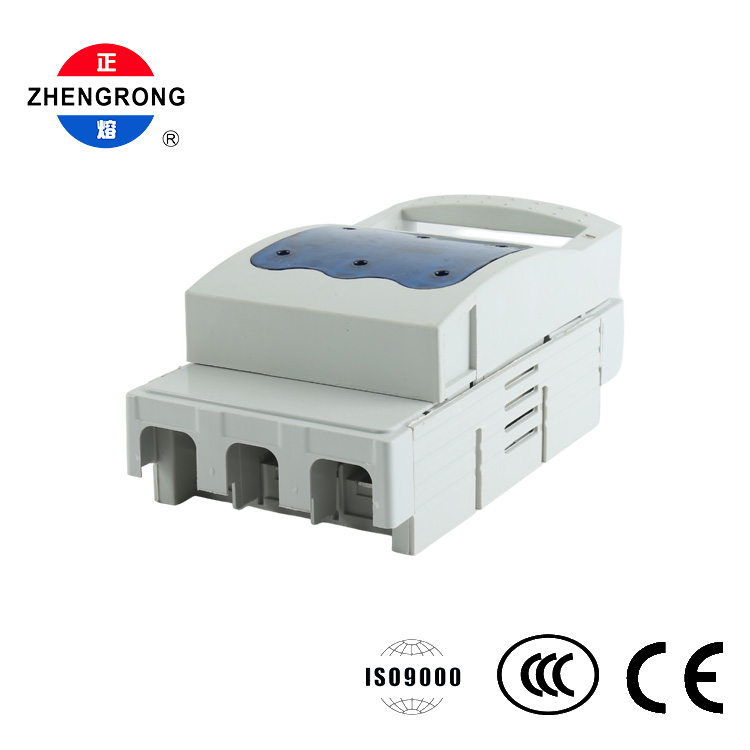

HR17-400 (400A): Mạch chính dòng điện cao, cửa sổ ba vòng cung, thích hợp cho công tắc chính tủ phân phối điện;

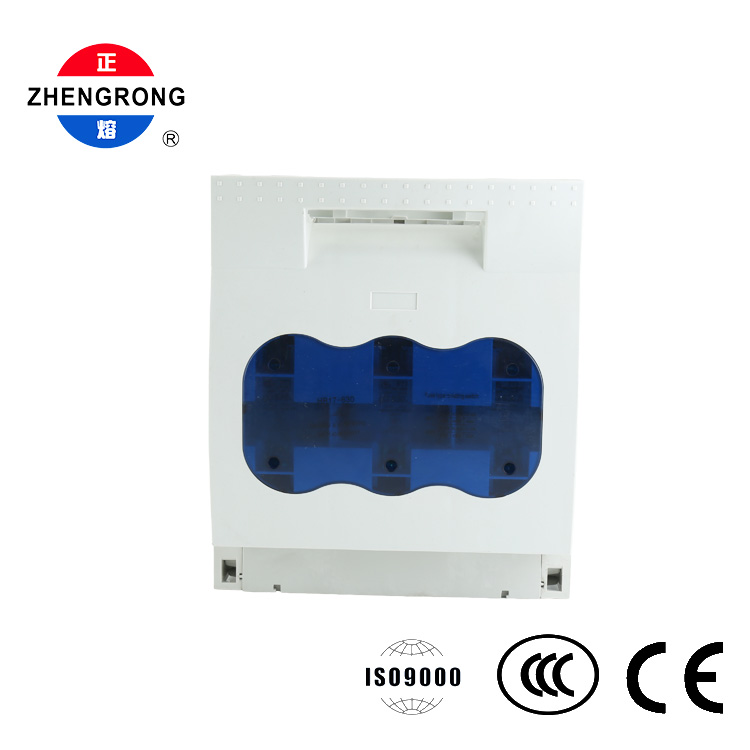

HR17-630 (630A): Mạch chính dòng điện cực cao, vỏ chống cháy PA66, các bộ phận bên trong bằng thanh đồng, thích hợp cho các ứng dụng nặng như thiết bị đóng cắt điện áp thấp và tủ bù tụ điện.

Ứng dụng: Tủ phân phối điện nhà máy, thiết bị đóng cắt hạ thế, trung tâm điều khiển động cơ (MCC), bảo vệ mạch chính và nhánh cho tòa nhà thương mại/bệnh viện/trung tâm dữ liệu, cắt điện và bảo vệ ngắn mạch cho các thiết bị lớn.
