Tại sao sự an toàn của mảng năng lượng mặt trời của bạn phụ thuộc vào việc chọn cầu chì quang điện DC phù hợp

2025-11-18 0 Để lại cho tôi một tin nhắn

Cho dù bạn bước vào nhà máy điện mặt trời nào, bạn mở tủ biến tần thương mại nào hoặc hệ thống quang điện trên mái nhà dân dụng nào bạn kiểm tra, bạn sẽ tìm thấy một thành phần thường bị bỏ qua nhưng rất quan trọng:Cầu chì quang điện DC. Không phù hợpCầu chì quang điện DCkhông chỉ có thể gây nguy hiểm cho sự an toàn mà còn gây ra tổn thất tài chính đáng kể. Điều gì khiến thiết bị nhỏ bé này trở nên không thể thiếu? Tại sao các chuyên gia luôn chọnZhenghaocầu chì? Hãy cùng nhau khám phá những bí ẩn của nó nhé.

Thử thách độc đáo

Không giống như dòng điện xoay chiều (AC) bạn sử dụng trong nhà, các tấm pin mặt trời tạo ra dòng điện một chiều (DC). DC này có những đặc điểm độc đáo và tiềm ẩn nguy hiểm:

1. Điện áp liên tục và dòng điện cao: Đặc biệt dưới ánh nắng gay gắt, mạch DC hoạt động ở mức điện áp gần tối đa. Không giống như AC, đoản mạch không biến mất ở điểm giao nhau 0 tiếp theo; hồ quang thu được có thể tồn tại lâu hơn nhiều và tạo ra nhiệt độ đủ để làm nóng chảy kim loại và gây cháy.

2. Trở kháng nguồn thấp: Các tấm pin mặt trời có điện trở trong rất thấp. Khi xảy ra đoản mạch, dòng điện đột biến lớn sẽ được tạo ra gần như ngay lập tức. Nếu không có biện pháp bảo vệ phản ứng nhanh, cáp và đầu nối có thể bị cháy ngay lập tức.

3. Mảng phức tạp: Các tấm pin mặt trời nối tiếp tạo ra điện áp cao (thường là 600V, 1000V hoặc 1500V DC). Việc bảo vệ từng bảng hoặc dãy cần có cầu chì phối hợp, đáng tin cậy và điện áp cao trong hộp tổ hợp.

Đây chính xác là lý do tại sao cầu chì AC tiêu chuẩn không thể bảo vệ an toàn các mạch năng lượng mặt trời DC; chúng thiếu thiết kế đặc biệt cần thiết để dập tắt hiệu quả các hồ quang DC điện áp cao liên tục. Chỉ mộtCầu chì quang điện DCđược thiết kế đặc biệt để phát điện quang điện có thiết kế kỹ thuật và thử nghiệm nghiêm ngặt cần thiết để hoàn thành nhiệm vụ này.

Mục đích của cầu chì quang điện DC

Mục đích cốt lõi củacầu chì quang điện DCrất đơn giản: cô lập các lỗi trước khi thảm họa xảy ra. Cụ thể, chúng bảo vệ chống lại hai rủi ro chính:

1. Đoản mạch: Đoản mạch do hư hỏng đường dây, lỗi kết nối, sự xâm nhập của hơi ẩm, hư hỏng của loài gặm nhấm, lỗi linh kiện hoặc lắp đặt không đúng cách tạo ra đường dẫn có điện trở thấp, dẫn đến dòng điện tăng đột biến lớn, không kiểm soát được. Cầu chì quang điện DC ngay lập tức phát hiện tình trạng quá tải này và làm tan chảy các bộ phận bên trong của chúng, ngắt kết nối mạch một cách an toàn và ngăn ngừa hư hỏng ở thượng nguồn (tấm pin, bộ biến tần) và hạ lưu (đường dây nóng chảy, cháy nổ).

2. Dòng điện ngược: Khi một chuỗi trong hệ thống song song lớn bị hỏng, dòng điện ngược có thể xảy ra. Bảng điều khiển bị lỗi hoạt động như một bộ hấp thụ dòng điện, khiến mạch điện bình thường đẩy dòng điện ngược qua bảng bị lỗi. Dòng điện ngược này có thể gây ra hiện tượng quá nhiệt và hư hỏng vĩnh viễn bảng điều khiển bị ảnh hưởng. Việc lắp đặt cầu chì quang điện DC một cách chiến lược hoạt động giống như van một chiều, chặn dòng điện ngược này và ngăn ngừa hư hỏng.

Cầu chì quang điện DC là thiết bị bảo vệ quan trọng trong hệ mặt trời:

Các điểm vị trí quan trọng cho cầu chì quang điện DC	Bảo vệ chống lại	Hậu quả không được bảo vệ
Đầu vào hộp kết hợp	Quá dòng trong các chuỗi bảng điều khiển riêng lẻ đưa vào bộ kết hợp.	Lỗi ở một dây sẽ kéo dòng điện phá hủy từ tất cả các dây song song, có khả năng làm cháy cáp, thiết bị đầu cuối, toàn bộ hộp.
Đầu ra của chuỗi chuỗi	Dòng điện ngược chạy ngược vào dây bị đứt (như mô tả ở trên).	Quá nóng và hư hỏng vĩnh viễn các tấm trong chuỗi bị lỗi. Mất điện đáng kể.
Giữa bộ kết hợp chuỗi và bộ biến tần trung tâm	Đoản mạch nghiêm trọng xảy ra dọc theo cáp cấp nguồn lớn hơn hoặc trước đầu vào DC của biến tần.	Nguy cơ cháy hồ quang thảm khốc dọc theo các đường dây DC chính không được bảo vệ; lấn át khả năng bảo vệ DC của biến tần.
Bên trong bộ chuyển đổi/tối ưu hóa DC-DC	Lỗi bên trong bộ chuyển đổi nguồn.	Thiệt hại lan rộng ra ngoài bộ chuyển đổi, có khả năng ảnh hưởng đến các bộ phận hoặc mạch điện khác. Nguy cơ hỏa hoạn.
Chuỗi pin trong hệ thống ghép nối DC	Đoản mạch trong các bộ pin dung lượng cao, năng lượng cao.	Sự phóng điện không được kiểm soát có thể dẫn đến hiện tượng thoát nhiệt, cháy, nổ.

1. Hệ thống AC của tôi sử dụng cầu chì tiêu chuẩn, tại sao tôi không thể sử dụng các cầu chì này để bảo vệ trực tiếp các tấm pin mặt trời của mình?

Hoàn toàn không. Cầu chì AC tiêu chuẩn chỉ được thử nghiệm cho mạch điện xoay chiều. Cơ chế vật lý của việc dập tắt hồ quang DC (đặc biệt là dưới điện áp cao phổ biến trong hệ mặt trời) phức tạp hơn nhiều. Hồ quang AC tự dập tắt tại điểm cắt 0 của điện áp, 100 đến 120 lần mỗi giây. Tuy nhiên, hồ quang DC không có điểm dập tắt này; chúng tiếp tục cháy dữ dội, dẫn đến quá nhiệt, phát nổ và thậm chí là hỏa hoạn. Cầu chì quang điện DC được chứng nhận và thiết kế đặc biệt với các vật liệu và buồng dập hồ quang độc đáo để ngắt một cách an toàn các hồ quang DC điện áp cao liên tục trong vòng một phần nghìn giây.

2. Làm cách nào để biết tôi nên chọn mức cường độ dòng điện nào cho cầu chì DC quang điện của mình?

Thông số kỹ thuật của cầu chì phải được xác định dựa trên dòng điện cụ thể mà nó bảo vệ. Điều này yêu cầu tính toán: Xác định dòng điện ngắn mạch của chuỗi/bảng điều khiển (Isc): Trong Điều kiện thử nghiệm tiêu chuẩn (STC), hãy tìm mức Isc tối đa cho bảng điều khiển hoặc chuỗi.

Áp dụng giới hạn an toàn: Phương pháp tốt nhất khuyên bạn nên đặt xếp hạng cầu chì ở mức 125% đến 150% Isc (phân phối dòng điện ngắt). (Ví dụ: nếu Isc của chuỗi là 10A thì cầu chì phải là 12A hoặc 15A). Điều này cung cấp một giới hạn cho sự thay đổi của dòng điện hoạt động bình thường trong khi vẫn đảm bảo nó có thể chịu được dòng điện sự cố vượt xa dòng điện hoạt động bình thường. Luôn tham khảo hướng dẫn lắp đặt, mã điện quốc gia (NEC, IEC) và thông số kỹ thuật của thiết bị hạ lưu (hộp kết hợp, bộ biến tần)—những thông số này thường chỉ định mức định mức cầu chì cần thiết. Cầu chì được đánh giá thấp có thể dẫn đến nổ sai, trong khi cầu chì được đánh giá quá cao sẽ nguy hiểm và vi phạm các thông số kỹ thuật.

3. Cầu chì của tôi bị nổ. Những nguyên nhân phổ biến là gì?

Cầu chì bị nổ cho thấy nó đã hoàn thành chức năng quan trọng của mình. Các nguyên nhân phổ biến bao gồm: Lỗi đoản mạch: cách điện của cáp bị hỏng, đầu nối lỏng gây ra hồ quang, lỗi cách điện đầu cuối, hư hỏng vật lý đối với hệ thống dây điện hoặc thiết bị và lỗi linh kiện bên trong.

Quá tải nghiêm trọng: Dòng điện vượt quá đáng kể và nhất quán so với dòng định mức của cầu chì (điều này ít phổ biến hơn so với đoản mạch, nhưng có thể xảy ra nếu hệ thống dây điện hoặc bộ phận có kích thước quá nhỏ; tuy nhiên, thiết bị bảo vệ mạch sẽ ngắt trước).

Thổi không chính xác: Mặc dù việc đứt cầu chì chất lượng cao không đúng cách là rất hiếm, nhưng nó có thể xảy ra nếu thông số kỹ thuật của cầu chì hơi sai lệch, hiệu suất bị suy giảm do tuổi thọ/môi trường khắc nghiệt, kết nối kém gây ra quá nhiệt ở các đầu cực của giá đỡ cầu chì hoặc có lỗi sản xuất.

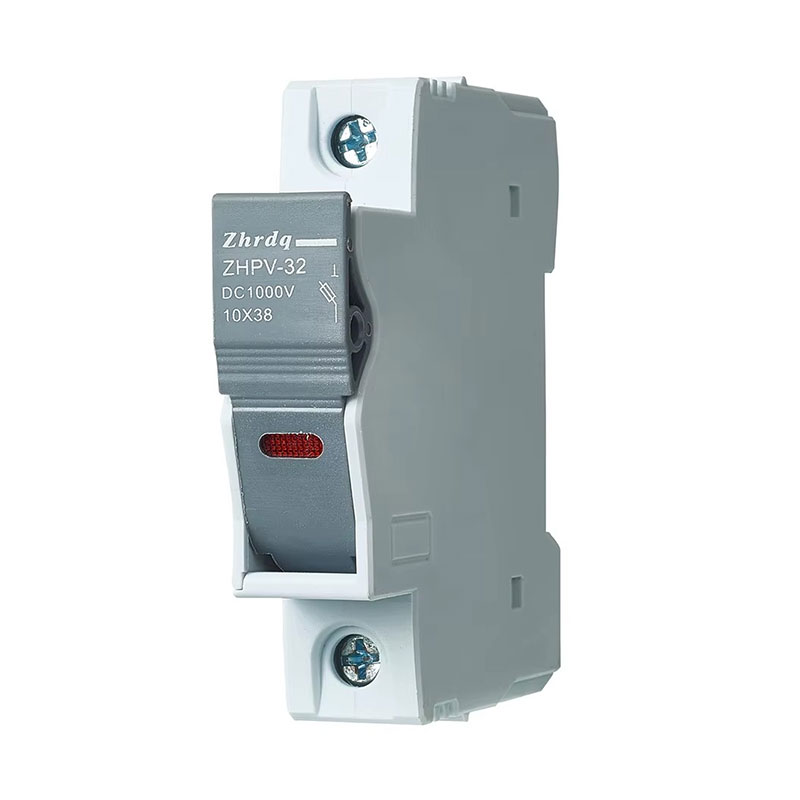

Photovoltaic DC Fuse

Mảng năng lượng mặt trời của bạn có thể hoạt động trong thời gian ngắn mà không có kích thước và chứng nhận phù hợpcầu chì quang điện DC, nhưng “vận hành” không chỉ có nghĩa là tạo ra điện; nó có nghĩa là hoạt động đáng tin cậy và an toàn trong nhiều thập kỷ tới. Mọi hộp tổ hợp và mọi chuỗi cáp đều có thể là điểm bị lỗi, có khả năng hoạt động sai chức năng trong các điều kiện cụ thể. Sử dụng cầu chì không đạt tiêu chuẩn hoặc bỏ qua biện pháp bảo vệ không phải là lối tắt mà là rủi ro không thể chấp nhận được đối với kỹ thuật viên, tài sản và khoản đầu tư của bạn.

Cầu chì Zhenghaothể hiện sự an toàn kỹ thuật. Được sản xuất theo các tiêu chuẩn nghiêm ngặt và đã được chứng minh trong môi trường khắc nghiệt trên toàn cầu, chúng cung cấp khả năng bảo vệ có khả năng phản ứng nhanh, có khả năng phá vỡ cao theo yêu cầu của các hệ thống quang điện hiện đại.
