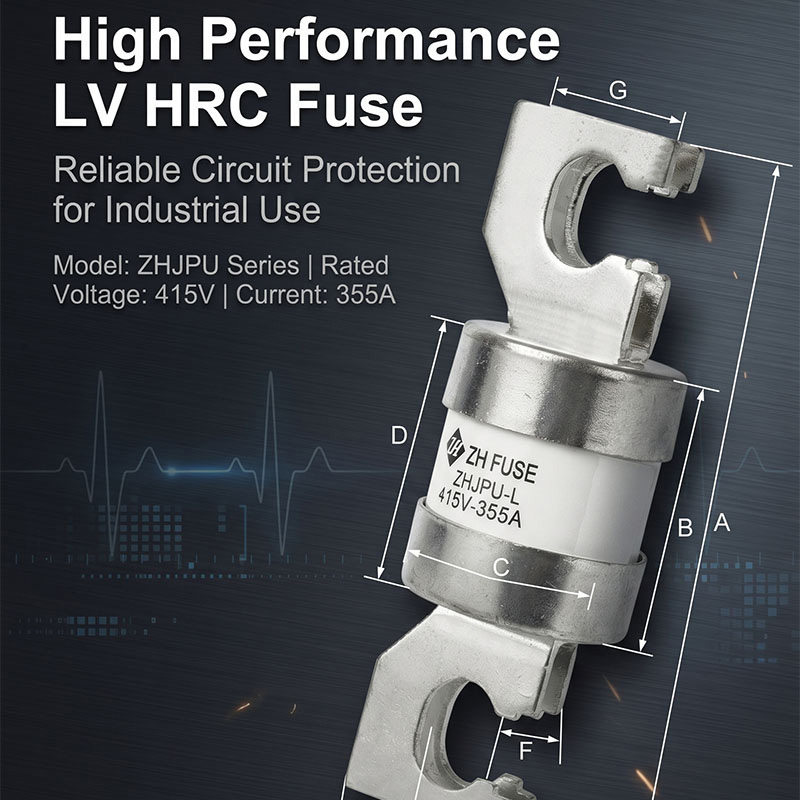

Cầu chì dòng điện cao IEC 60269 415V mang lại những lợi ích gì cho hệ thống phân phối điện công nghiệp?

1. Thiết kế cốt lõi & định nghĩa tiêu chuẩn của các sản phẩm cầu chì dòng điện cao IEC 60269

IEC 60269 hình thành khung tiêu chuẩn thống nhất toàn cầu cho cầu chì có khả năng cắt cao điện áp thấp, xác định các quy tắc nghiêm ngặt về điện áp định mức, khả năng mang dòng, đặc tính thời gian-dòng điện, cấu trúc cơ khí và các tiêu chuẩn kiểm tra an toàn. Đối với mạng phân phối ba pha 415V công nghiệp, các cầu chì dòng điện cao phải đáp ứng cả yêu cầu ngắt điện chậm và ngắn mạch tức thời khi quá tải để bảo vệ các thiết bị điện đắt tiền ở hạ nguồn.

Cầu chì vỏ nhựa truyền thống phải đối mặt với những khiếm khuyết rõ ràng trong môi trường công nghiệp có dòng điện cao, bao gồm khả năng chịu nhiệt không đủ, các đầu tiếp xúc lỏng lẻo và khả năng ngắt hạn chế. Cấu trúc gốm bắt vít được sản phẩm này sử dụng sẽ giải quyết những điểm yếu này thông qua lớp vỏ chịu nhiệt độ cao tích hợp và các đầu nối bằng đồng mạ bạc. Là thành phần bảo vệ được tiêu chuẩn hóa được thiết kế cho các mạch điện áp thấp công nghiệp nặng,Cầu chì dòng điện cao IEC 60269 415Vthống nhất các chỉ số dung sai kích thước và hiệu suất điện để đạt được khả năng thay thế giữa các dự án cho các nhà tích hợp kỹ thuật.

1.1 Hai mô-đun thiết kế chức năng cốt lõi

• Mô-đun vỏ cách nhiệt bằng gốm: Vật liệu gốm alumina cao ngăn chặn sự giãn nở hồ quang khi gián đoạn sự cố, với độ ổn định nhiệt tuyệt vời để tránh biến dạng vỏ dưới tải dòng định mức dài hạn.
• Mô-đun đầu cuối dẫn điện được kết nối bằng bu lông: Mạ bạc làm giảm điện trở tiếp xúc giữa cầu chì và thanh cái, kiểm soát độ tăng nhiệt độ tại các điểm kết nối trong giới hạn tiêu chuẩn ngay cả khi hoạt động với dòng điện cao liên tục.
• Mô-đun phần tử dễ nóng chảy bên trong: Kim loại tan chảy đã được hiệu chỉnh phù hợp với đường cong đặc tính gG/gL, đạt được sự phối hợp bảo vệ được phân loại với các thiết bị bảo vệ mạch ngược dòng và hạ lưu.

1.2 Giá trị tuân thủ tiêu chuẩn IEC 60269

Các sản phẩm vượt qua đầy đủ thử nghiệm loại IEC 60269 có thể được triển khai trong các dự án công nghiệp trên khắp các thị trường Châu Âu, Đông Nam Á và Úc mà không cần chứng nhận an toàn nhiều lần. Tiêu chuẩn này thực thi các thử nghiệm nghiêm ngặt về ngắt mạch và rung cơ học để loại bỏ các rủi ro tiềm ẩn như rò rỉ hồ quang, nứt vỏ và nóng chảy sớm dưới dòng điện hoạt động bình thường. Đối với các nhóm mua sắm xử lý các dự án thiết bị xuyên biên giới, việc tuân thủ tiêu chuẩn thống nhất giúp đơn giản hóa đáng kể quy trình chấp nhận dự án và đánh giá thành phần.

2. Bảng thông số kỹ thuật tiêu chuẩn hoàn chỉnh

Thiết kế và mua sắm điện dựa trên các thông số được tiêu chuẩn hóa rõ ràng để hoàn thiện việc khớp mạch và lựa chọn mô hình. Dòng sản phẩm này bao gồm các phạm vi dòng điện định mức từ 200A đến 400A dưới điện áp làm việc xoay chiều 415V, với các chỉ báo cơ và điện thống nhất để giảm khối lượng công việc so sánh thông số lặp đi lặp lại trong quá trình thiết kế dự án. Bảng dưới đây sắp xếp tất cả các thông số kỹ thuật cố định cốt lõi áp dụng cho dòng model ZHJPU-L.

2.1 Logic lựa chọn mô hình cho các tải mạch khác nhau

• Nhánh phân phối công nghiệp nhẹ (200A~280A): Thích hợp cho các thiết bị phụ trợ nhà máy nhỏ, tủ phân phối chiếu sáng và bảng điều khiển công suất thấp với tải ổn định đồng đều.
• Mạch điều khiển động cơ trung bình (300A~360A): Phù hợp với động cơ ba pha cỡ trung bình, hệ thống truyền động băng tải và vòng bảo vệ thứ cấp máy biến áp đơn.
• Mạch vào chính nặng (380A~400A): Áp dụng để bảo vệ thanh cái chính của các trung tâm phân phối điện lớn, đầu ra máy phát điện và vòng cấp nguồn chính của máy móc hạng nặng.

2.2 Ưu điểm thiết kế được chia sẻ thống nhất trên tất cả các hạng hiện tại

Mọi thông số kỹ thuật hiện tại trong dòng sản phẩm này đều giữ nguyên cấu trúc vỏ gốm và cách bố trí đầu cuối bu lông giống hệt nhau. Thiết kế nhất quán này cho phép nhân viên bảo trì sử dụng cùng các công cụ lắp đặt và tiêu chuẩn quản lý phụ tùng thay thế, tránh việc phải chuẩn bị các thiết bị cố định đặc biệt cho các loại hiện tại khác nhau. Độ dày đầu cuối mạ bạc thống nhất đảm bảo hiệu suất điện trở tiếp xúc nhất quán trên toàn bộ dòng sản phẩm, loại bỏ độ lệch tăng nhiệt độ do kích thước đầu cuối không nhất quán trong quá trình vận hành tủ song song lâu dài.

3. Ưu điểm của vỏ gốm & vật liệu đầu cuối mạ bạc

Lựa chọn vật liệu trực tiếp quyết định tuổi thọ lâu dài và độ an toàn khi vận hành của cầu chì dòng điện cao trong môi trường công nghiệp khắc nghiệt. Cầu chì vỏ nhựa giá rẻ sử dụng vật liệu polymer hữu cơ làm mềm và biến dạng dưới nhiệt độ cao duy trì, trong khi các đầu cực bằng đồng trần bị oxy hóa nhanh chóng trong xưởng ẩm ướt hoặc bụi bặm, làm tăng điện trở tiếp xúc và gây ra các lỗi quá nhiệt bất thường.

Hệ thống vật liệu kép vỏ gốm và thiết bị đầu cuối bằng đồng mạ bạc giải quyết đồng thời những điểm yếu về độ bền này. Gốm công nghiệp có độ tinh khiết cao chịu được nhiệt độ cao liên tục mà không bị biến dạng, đồng thời lớp mạ bạc trên các đầu cực bằng đồng ngăn cách quá trình oxy hóa không khí để duy trì hiệu suất dẫn điện ổn định trong nhiều năm. Đối với các hệ thống điện công nghiệp hoạt động 24 giờ mỗi ngày, cấu hình vật liệu này giúp giảm đáng kể tần suất chu kỳ kiểm tra và thay thế linh kiện thường xuyên.Cầu chì dòng điện cao IEC 60269 415Váp dụng giải pháp vật liệu composite hoàn thiện này để thích ứng với môi trường nhà máy có nhiều bụi, độ ẩm cao và nhiệt độ thường xuyên biến động.

• Vỏ gốm: Hiệu suất ức chế hồ quang cao, ngăn ngừa hồ quang bắn ra ngoài khi gián đoạn ngắn mạch tránh nguy cơ cháy nổ bên trong tủ thiết bị đóng cắt.
• Thiết bị đầu cuối bằng đồng mạ bạc: Điện trở tiếp xúc thấp, tăng nhiệt độ tối thiểu dưới tải định mức đầy đủ, chống oxy hóa và chống ăn mòn cho các xưởng sản xuất ven biển hoặc nhà máy hóa chất.
• Môi trường làm nguội hồ quang bên trong: Hấp thụ năng lượng hồ quang ngay lập tức trong quá trình cắt lỗi, hỗ trợ khả năng cắt cao mà không bị vỡ hoặc phân mảnh vỏ.

3.1 Hiệu suất ổn định nhiệt khi hoạt động liên tục

Trong điều kiện hoạt động liên tục với dòng điện định mức tối đa trong hàng nghìn giờ, vỏ gốm duy trì sự ổn định về kích thước mà không bị giãn nở hoặc nứt. Nhiệt lượng bên trong do phần tử dễ nóng chảy tạo ra sẽ tiêu tán đều qua thành gốm, tránh các điểm nóng cục bộ xuất hiện trên vỏ cầu chì bằng nhựa. Ngay cả trong các tủ đóng cắt kèm theo có hệ thống thông gió tự nhiên kém, mức tăng nhiệt độ tổng thể của cầu chì vẫn nằm trong giới hạn cho phép tiêu chuẩn IEC 60269, loại bỏ nguy cơ lão hóa cách điện của thanh cái liền kề do tích tụ nhiệt cục bộ quá mức.

4. Đặc tính bảo vệ gG/gL và hiệu suất gián đoạn lỗi

gG và gL đại diện cho các đặc tính bảo vệ toàn dải phổ quát được xác định bởi IEC 60269, bao gồm hai loại lỗi chính đe dọa các mạch điện công nghiệp: quá tải nhẹ trong thời gian dài và ngắn mạch nghiêm trọng tức thời. Nhiều cầu chì công nghiệp cấp thấp chỉ hỗ trợ bảo vệ một loại, quá dễ bị nóng chảy khi có dòng điện khởi động động cơ hoặc không thể cắt dòng điện ngắn mạch lớn đủ nhanh.

4.1 Logic bảo vệ quá tải thổi chậm (Đặc tính gL)

Khi mạch gặp phải dòng điện quá tải nhẹ trong khoảng từ 1,3 lần đến 5 lần dòng điện làm việc định mức, phần tử dễ chảy sẽ tan chảy dần dần với tác động chậm. Độ trễ này giúp tránh nổ cầu chì sai trong quá trình khởi động động cơ bình thường, sạc tụ điện và tăng dòng điện tạm thời của thiết bị, đồng thời vẫn cắt điện nếu tình trạng quá tải kéo dài trong một thời gian nhất định nhằm tránh lão hóa lớp cách điện của cáp và hư hỏng thiết bị do quá nhiệt.

4.2 Logic bảo vệ ngắt mạch tức thời (Đặc tính gG)

Khi dòng điện ngắn mạch nghiêm trọng xảy ra do chập cáp, hư hỏng bên trong thiết bị hoặc va chạm với thanh cái, chất tan chảy bên trong sẽ bốc hơi ngay lập tức để tạo thành mạch hở trong vòng micro giây. Vỏ gốm và chất độn dập tắt hồ quang ngăn chặn hồ quang điện một cách hiệu quả, cách ly phần sự cố một cách an toàn mà không làm hư hỏng hồ quang điện đối với các bộ phận thiết bị đóng cắt xung quanh. Khả năng cắt cao đảm bảo cầu chì có thể dập tắt dòng điện cực lớn mà không làm vỡ cấu trúc hoặc bắn tung tóe vật liệu dẫn điện.

4.3 Phối hợp có chọn lọc với các thiết bị bảo vệ thượng nguồn và hạ nguồn

• Kết hợp các bộ ngắt mạch thu nhỏ, bộ ngắt mạch vỏ đúc và công tắc tơ trên thiết bị hạ nguồn để tạo thành sự phối hợp bảo vệ được phân loại.
• Thiết kế đường cong thời gian-dòng điện đảm bảo chỉ có cầu chì nhánh sự cố nóng chảy khi xảy ra sự cố mạch điện một phần, tránh tình trạng mất điện toàn hệ thống của toàn bộ tủ phân phối.
• Tương thích với các yêu cầu phối hợp bảo vệ sơ cấp của máy biến áp và máy phát điện cho các hệ thống cung cấp điện công nghiệp vừa và lớn.

5. Kịch bản phù hợp ứng dụng công nghiệp phổ quát

Hệ thống phân phối điện ba pha 415V được tiêu chuẩn hóa bao phủ hầu hết các ngành công nghiệp nhà máy, năng lượng và máy móc hạng nặng trên toàn cầu, đồng thời cầu chì bắt bu-lông dòng điện cao thích ứng với mọi liên kết bảo vệ nguồn điện cốt lõi trong các hệ thống này. Các nhóm mua sắm quản lý danh mục dự án đa ngành được hưởng lợi từ mô hình thành phần duy nhất đáp ứng nhiều nhu cầu bảo vệ thiết bị, thống nhất kho phụ tùng thay thế và các tiêu chuẩn đào tạo bảo trì trên các địa điểm dự án khác nhau.

• Tủ phân phối điện công nghiệp & thiết bị đóng cắt chính: Dùng làm bảo vệ quá dòng sơ cấp cho các thanh cái đi vào tủ, cách ly các sự cố ngắn mạch để bảo vệ toàn bộ kết cấu dây điện của tủ.
• Trung tâm điều khiển động cơ: Bảo vệ động cơ truyền động ba pha của băng tải, máy nghiền, máy bơm và quạt khỏi hiện tượng cháy cuộn dây do quá tải rôto bị khóa hoặc đoản mạch đầu cuối.
• Mạch phụ trợ máy phát điện & máy biến áp: Được lắp đặt tại các đầu ra của tổ máy phát điện và phía hạ áp của máy biến áp phân phối để chặn dòng điện sự cố lan truyền đến các thiết bị điện thượng nguồn.
• Máy móc hạng nặng & thiết bị xây dựng: Áp dụng cho vòng nguồn đầu vào chính của cần cẩu lớn, thiết bị trộn và máy vận tải khai thác mỏ hoạt động dưới tải nặng thay đổi.
• Thiết bị đóng cắt điện bảo vệ môi trường & hóa chất: Cấu trúc cách nhiệt bằng gốm chống xói mòn khí ăn mòn và hơi ẩm bên trong phòng điều khiển nhà máy hóa chất và tủ thiết bị xử lý nước thải.

6. Hướng dẫn cài đặt & Quy tắc bảo trì vận hành hàng ngày

Việc lắp đặt bu-lông đúng cách và bảo trì định kỳ trực tiếp kéo dài chu kỳ bảo dưỡng của các dây nối cầu chì và tránh các mối nguy hiểm tiềm ẩn về an toàn do lắp ráp không đúng cách hoặc bỏ qua việc kiểm tra. Tất cả các quy tắc vận hành đều tuân theo thông số kỹ thuật vận hành phụ trợ IEC 60269, phù hợp để nhân viên bảo trì điện tại chỗ thực hiện mà không cần đào tạo chuyên môn phức tạp.

6.1 Thông số kỹ thuật lắp đặt bu-lông tiêu chuẩn

• Làm sạch tất cả các bề mặt tiếp xúc của thanh cái trước khi lắp đặt để loại bỏ các lớp oxit và các hạt bụi làm tăng điện trở tiếp xúc.
• Siết chặt các bu lông lắp bằng cờ lê lực đã hiệu chỉnh để tránh các đầu nối bị lỏng tạo ra các điểm nóng quá nhiệt.
• Giữ không gian lắp đặt theo chiều dọc và chiều ngang xung quanh mỗi liên kết cầu chì để đảm bảo tản nhiệt đối lưu không khí tự nhiên mà không bị cản trở bởi hệ thống dây điện trong tủ.
• Căn chỉnh hoàn toàn các bề mặt đầu cuối mạ bạc với mặt phẳng thanh cái bằng đồng để tránh tiếp xúc điểm và nguy cơ quá nhiệt cục bộ.

6.2 Tiêu chuẩn kiểm tra và bảo trì thường xuyên

Trong quá trình kiểm tra tủ điện hàng quý, nhân viên bảo trì nên kiểm tra trực quan xem có bị đổi màu ở các đầu cầu chì hay không (dấu hiệu nhiệt độ tăng bất thường). Bất kỳ cầu chì nào có biểu hiện đổi màu vỏ, oxy hóa đầu cuối hoặc biến dạng nhỏ phải được thay thế ngay lập tức ngay cả khi không có lỗi nóng chảy. Sau khi gián đoạn sự cố ngắn mạch, toàn bộ cầu chì cần được thay thế hoàn toàn thay vì sửa chữa một phần, vì chất làm nóng chảy bên trong và chất làm nguội hồ quang sẽ mất hiệu suất bảo vệ ban đầu sau khi được kích hoạt.

Quản lý lưu trữ yêu cầu đặt các cầu chì dự phòng trong môi trường kho khô ráo, không có bụi để ngăn chặn quá trình oxy hóa đầu cuối mạ bạc trước khi lắp đặt. Các linh kiện tồn kho dài hạn phải hoàn tất việc kiểm tra hình thức trực quan trước khi giao đến công trường để lọc ra các sản phẩm có vết xước bề mặt hoặc khuyết tật nứt vỏ gốm.
